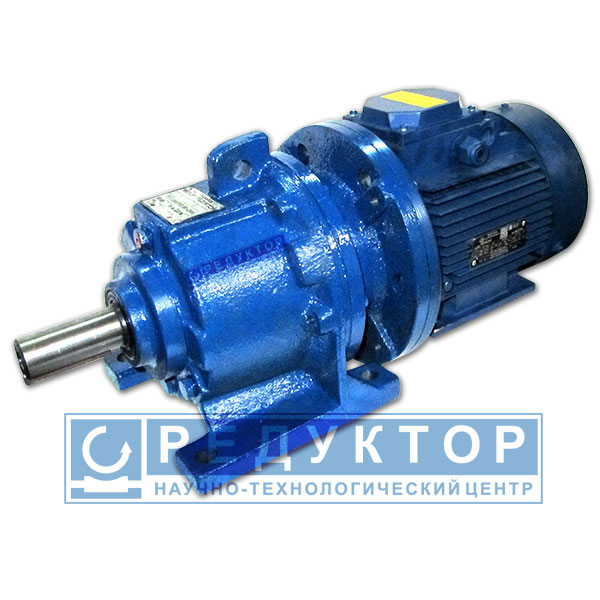

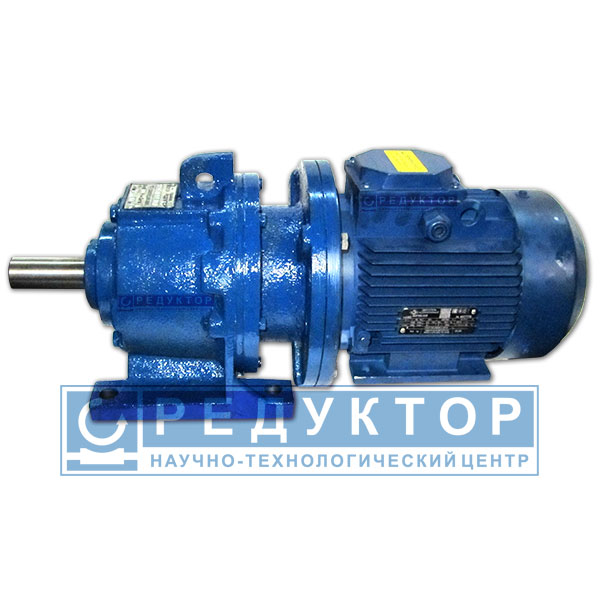

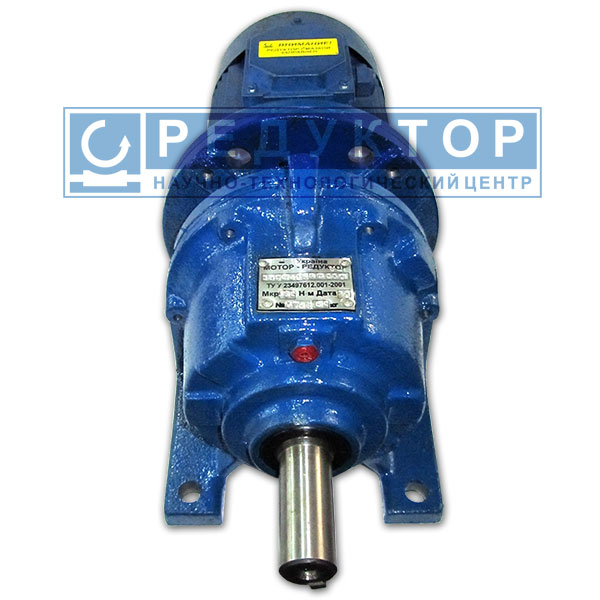

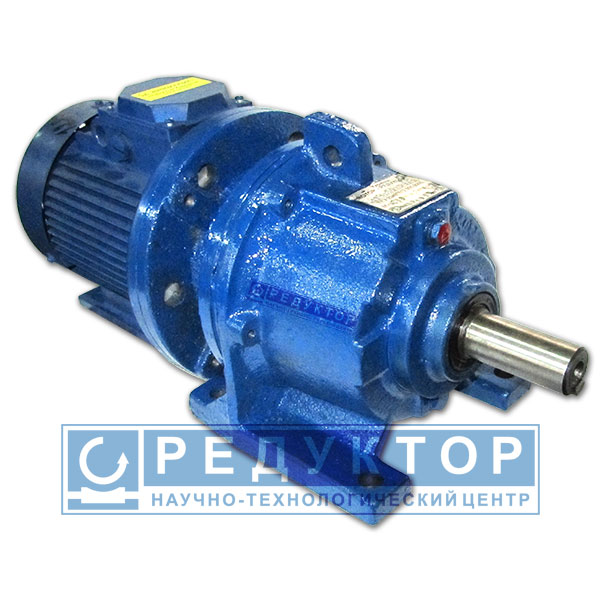

Планетарний мотор-редуктор 3МПМ-40

12,000.00₴

Мотор-редуктори типу 3МПМ-40 (3МП-40) виготовляємо в одно-, дво- та триступеневому виконанні. Редуктори призначені для зниження частоти обертання та передачі крутного моменту механізмам загальномашинобудівного призначення.
Виготовляються у компактних корпусах. Існує безліч варіантів за параметром ціна/якість, виходячи з вимог замовника.

	Доставка та оплата по всій Україні
	Гарантія на товар від виробника 24 місяці
	Зі складу в Києві від 24 годин
	За бажанням замовника мотор-редуктор заправляється мастилом Трансол-200

Category: Планетарні редуктори Tags: 3МПМ, мотор-редуктор, планетарний

Description
Reviews (5)

Приватне підприємство “Науково-технологічний центр Редуктор” пропонує Вам виготовити мотор-редуктор типу 3МПМ-40 (3МП-40)

Мотор-редуктори призначені для приводів машин, механізмів та обладнання для зниження частоти обертання валу агрегату.

Підприємство виготовляє мотор-редуктори з підвищеними оборотами на виході – 335 та 450 об/хв.

Конструктивне виконання мотор-редуктора 3МПМ-40 (3МП-40) за способом монтажу

Варіанти монтажу мотор-редуктора 3МПМ-25 на лапах — Варіанти монтажу мотор-редуктора 3МПМ-40 на лапах

Варіанти монтажу мотор-редуктора 3МПМ-25 на фланці — Варіанти монтажу мотор-редуктора 3МПМ-40 на фланці

Основні технічні характеристики мотор-редукторів 3МПМ-40 (3МП-40)

Мотор-редуктори типу 3МПМ-40 (3МП-40) виготовляємо одно-, дво- та триступеневі.

У таблиці наведено характеристики для мотор-редуктора типорозміру 3МПМ-40

Кількість ступенів	Номінальна частота обертання вихідного валу n₂, oб/хв	Номінальний крутний момент, на вихідному валу М₂. Н·м	Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини вихідного валу F₂, H	Коефіцієнт корисної дії η,%, не менше	Маса М, кг, не більше	Електродвигун ТУ 16.521.649-85 ТУ 16.525.564-84
Кількість ступенів	Номінальна частота обертання вихідного валу n₂, oб/хв	Номінальний крутний момент, на вихідному валу М₂. Н·м		Коефіцієнт корисної дії η,%, не менше	Маса М, кг, не більше	Тип	Потужність, кВт
три	3,55	300	4330	62	38	АИР63А6	0,18
	3,55	375	4800	62	38	АИР63А6	0,18
	5,6	210	3620	62	38	АИР56В4	0,18
	5,6	375	4800	65	38	АИР63А4	0,25
	7,1	225	3750	65	38	АИР63А4	0,25
	7,1	375	4800	65	38	АИР63В4	0,37
	9	250	3950	65	38	АИР63А4	0,25
	9	330	4540	65	38	АИР63В4	0,37
	12,5	265	4060	65	38	АИР63А2	0,37
	12,5	375	4800	65	38	АИР63В2	0,55
	16	230	3790	65	38	АИР63А2	0,37
	16	330	4540	65	38	АИР63В2	0,55
дві	18	280	4180	78	51	АИР80В8	0,55
	18	375	4800	78	55	АИР90LА8	0,75
	22,4	225	3750	74	49	АИР71В6	0,55
	22,4	375	4800	74	51	АИР80В6	1,1
	28	250	3950	74	51	АИР80А6	0,75
	28	375	4800	74	55	АИР90L6	1,5
	35,5	285	4220	76	51	АИР80А4	1,1
	35,5	375	4800	76	51	АИР80В4	1,5
	45	225	3750	78	51	АИР80А4	1,1
	45	375	4800	78	55	АИР90L4	2,2
	56	250	3950	78	51	АИР80B4	1,5
	56	365	4770	78	55	АИР90L4	2,2
	71	280	4180	81	51	АИР80В2	2,2
	71	375	4800	81	55	АИР90L2	3,0
	90	225	3750	81	51	АИР80В2	2,2
	90	310	4400	81	55	АИР90L2	3,0
одна	112	250	1975	81	84	AИP112MA6	3,0
	112	375	2400	81	120	AИP132S6	5,5
	140	260	2015	83	84	AИP112MB6	4,0
	140	340	2300	83	120	AИP132S6	5,5
	180	285	2110	85	84	AИP112M4	5,5
	180	375	2400	86	120	AИP132S4	7,5
	224	230	1895	86	84	AИP112M4	5,5
	224	375	2400	86	135	AИP132M4	11,0
	280	250	1975	86	120	AИP132S4	7,5
	280	350	2400	86	135	AИP132M4	11,0

Дані характеристики розраховані за таких умов експлуатації:

робота 8 годин на добу;
навантаження не змінне за значенням одного напряму;
характер навантаження – плавне, без поштовхів та заїдання;
температура навколишнього середовища ±20°С;
застосування синтетичної олії Трансол-200 для змащування мотор-редуктора.

При експлуатації мотор-редуктора в інших умовах та режимах експлуатації радимо звернутися до наших спеціалістів для правильного підбору мотор-редуктора 3МПМ-40 (3МП-40)

Габаритні та з’єднувальні розміри мотор-редуктора 3МПМ-40

Типорозмір мотор-редуктора ЗМПМ-40	Номінальна частота обертання вихідного валу, об/хв	L	В	Н₁	l	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈
		не більше
	3,55…16 18…90 112…280	500 570 755	220 250 320	250 250 390	80	110	170	6	90	16	60	44	23

Типорозмір мотор-редуктора ЗМПМ-40	Номінальна частота обертання вихідного валу, об/хв	D х Н х m (Z)	d	d₁	d₂	d₃	d₄
Типорозмір мотор-редуктора ЗМПМ-40	3,55…280	40хН8х2 (z=18)	35k6	19	32H7	200	130h6

Типорозмір мотор-редуктора ЗМПМ-40	Номінальна частота обертання вихідного валу, об/хв	d₅	d₆	b	b₁	b₂	b₃	h	h₁	h₂	t	t₁
Типорозмір мотор-редуктора ЗМПМ-40	3,55…16 18…90 112…280	14	165	10	180	220	10	112	0 0(13) 53	20	38	35,3

Розмір h₁ у дужках – для двигунів типу АИР90

На планетарні мотор-редуктори типу 3МПМ (3МП) встановлюємо двигуни частотою 50 Гц та напругою 220В або 380В.

За Вашим бажанням маємо можливість встановити двигуни спеціального призначення (вибухозахисні або з вбудованим гальмом).

Ми врахували найрізноманітніші потреби наших клиентів і пропонуємо кілька варіантів конструктивних і технологічних виконань планетарних редукторів 3МПМ-40 (3МП-40) від стандартних (БАЗОВИХ) до редукторів з підвищеною надійністю та довговічністю, піковими навантаженнями та нестандартними умовами роботи (ВИСОКОНАВАНТАЖЕНИХ).

СТАНДАРТНИЙ (3МП)

максимальна частота обертання вихідного валу: до 280 об/хв
номінальний крутний момент: до 12500 Нм
діапазон температур від -40 … +40 °C

МОДЕРНІЗОВАНИЙ (3МПМ)

Шестерні та сателіти з цементацією зуба, із зубошліфуванням:

знижується знос зубів
збільшується навантажувальна здатність зубчастого з’єднань в 1,5 – 2 рази
знижується рівень шуму

МОДЕРНІЗОВАНИЙ ВАРІАНТ ЗБІЛЬШУЄ ТЕРМІН СЛУЖБИ в 2-3 рази щодо БАЗОВОГО

ВИСОКОНАВАНТАЖЕНИЙ (5МПМ)

посилене водило
розжарений твердий епіцикл
високоякісні підшипники
значно підвищені передаточні моменти
підвищена здатність до навантаження

ВИСОКОНАВАНТАЖЕНИЙ ВАРІАНТ ЗБІЛЬШУЄ ТЕРМІН СЛУЖБИ В 5 РАЗІВ ЩОДО БАЗОВОГО

Мотор редуктор 3мп 40

Принцип зниження обертів електродвигуна з одночасним збільшенням крутного моменту, застосовується в приводах промислових, сільськогосподарських, будівельних машин. Промисловість України використовує планетарний редуктор у конструкціях металорізальних верстатів, насосного обладнання, бетономішалок та дробарок, стрічкових та шнекових конвеєрів, промислових транспортерів. Українське сільське господарство заміною понижувальної передачі ремонтує елеваторні механізми, кормороздавачі, тваринницькі поїлки, установки зрошення. У каталозі київського НТЦ «Редуктор» українські ремонтники та виробники промислового обладнання знайдуть усі типорозміри базових та модернізованих моделей редукторів.

Базовий мотор редуктор 3МП 40: характеристики, переваги та недоліки

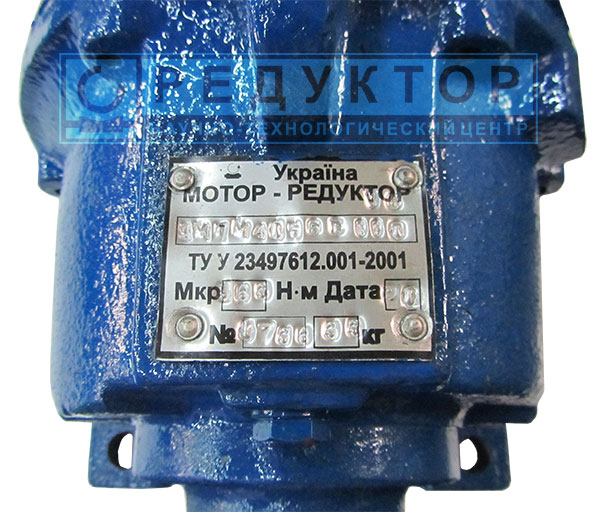

Основні характеристики понижувальної передачі відбито на шильдику, прикріпленому до корпусу механізму. Так, маркування моделі «3МП – 40 – 22.4 – 225 – 110 – У3, 380В» показує:

тип мотор-редуктора 3МП;
радіус розташування осей сателітів вихідного ступеня 40 мм;
номінальна частота обертання вихідного валу 22.4 обороту за хвилину;
номінальний крутний момент, на вихідному валу 225 Н·м;
конструктивне виконання за способом монтажу 110;
кліматичне виконання та категорія У3 (згідно з ГОСТ 15150-69);
напруга мережі змінного струму 380В.

До переваг редуктора 3МП 40 відносяться широкий модельний ряд типорозмірів, різні конструктивні та кліматичні виконання, реверсивний хід, можливість роботи в горизонтальному або вертикальному положенні, а також під кутом. Знижувальні планетарні передачі відрізняються компактними габаритами, малою вагою, варіативністю робочих ступенів (від 1 до 3), дозволяють плавно регулювати швидкість.

До експлуатаційних недоліків редуктора 3МП-40 механіки промислових та будівельних підприємств відносять швидке зношування півосей, сонячних та коронних шестерень, сателітів, підшипників. У зношених мотор-редукторів знижується мастилоутримуюча здатність зубчастої передачі, збільшується тертя, витрата мастила, рівень шуму. До вразливих деталей належать підшипники, зубчасті вінці, шестерні, водило.

Критерії вибору мотор редуктора 3МП 40

Для вибору конкретної моделі замало розшифрувати типові маркування. При конструктивній ідентичності серійні мотор-редуктори відрізняються:

лінійними розмірами, вагою (38 – 135 кг);
потужністю електродвигуна (0,18 – 11 кВт);
частотою обертання вихідного валу (від 3,55 до 450 оборотів за хвилину);
передаточними числами; радіальним навантаженням (1975 – 4800 Н);
силою крутного моменту (210 – 375 Нм);
виробниками електродвигунів (Україна, Білорусь, Китай).

При виборі серійного мотор-редуктора необхідно враховувати міцність (матеріал) корпусу, метод монтажу (на фланцях, лапах, вертикальний, горизонтальний, під кутом).

Технології модернізації базової моделі

Модернізуючи базовий мотор-редуктор, інженери НТЦ Редуктор проаналізували архіви ремонтів, конструкційні недоліки вразливих деталей механізму. Не змінюючи основні параметри конструкції, для 3МПМ технологи розробили методи покращення зубчастих вінців, сателітів, шестерень. Для зміцнення поверхневого шару сонячної шестерні напіввісей розроблені технології цементації металу. При виготовленні зубчастих деталей (вінців, сателітів, шестерень) застосовується зубошліфування. Високонавантажені варіанти мотор-редуктора комплектуються розжареними епіциклами, високоякісними підшипниками, посилене водило.

Перевагами покупки модернізованого механізму 3МПМ у виробника стануть:

покращені експлуатаційні характеристики;
доступна вартість мотор редуктора 3МП 40 (ціни виробника не включають посередницьких, торгових націнок);
висока якість (виробництво контролюється за європейськими стандартами ISO, готові вироби вибірково тестуються у випробувальних лабораторіях);
оптові знижки; збільшений термін служби (у 3-5 разів).

Щоб купити редуктор 3МП 40 у виробника, телефонуйте за контактними телефонами київського науково-технічного центру, надсилайте заявку на електронну пошту НТЦ.
